3D毫米波体积测量系统
产品说明

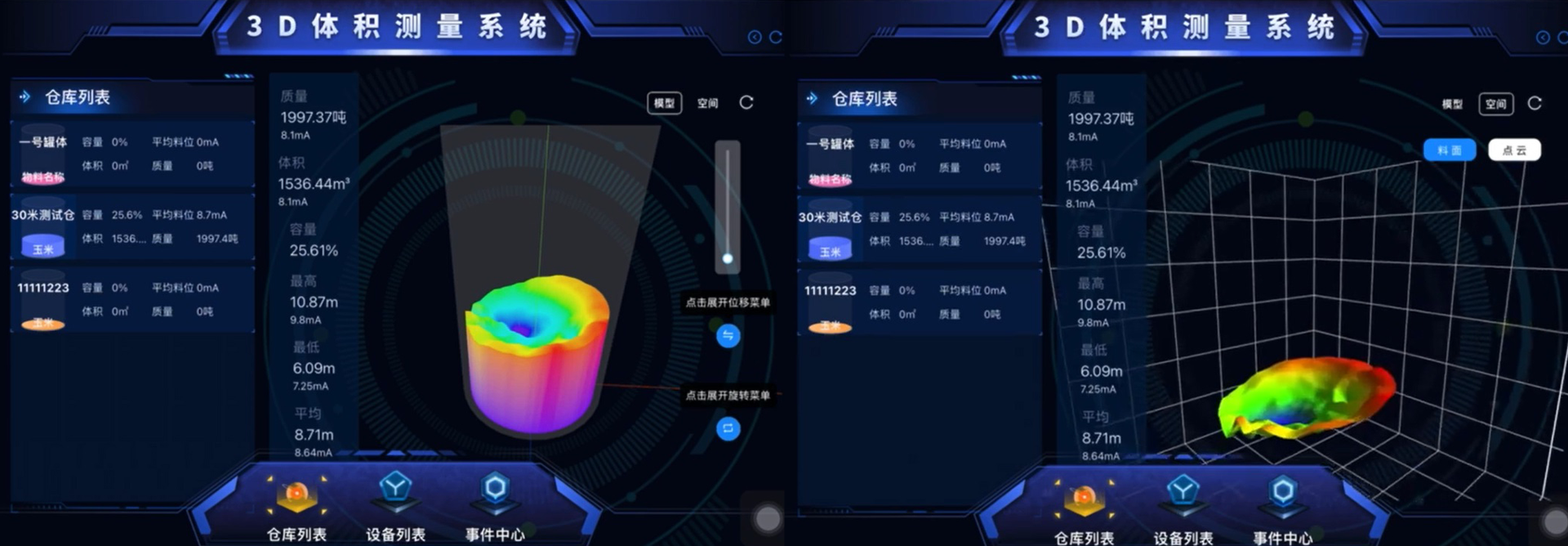

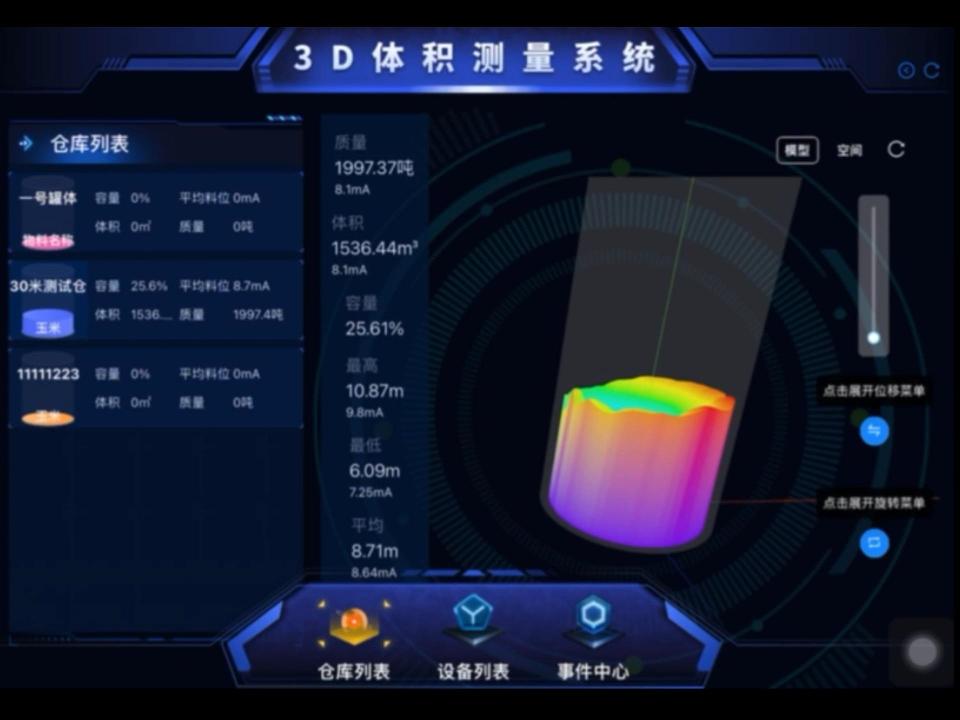

为获得准确库存余量及适应大企业数据信息化管理需要，可靠而快速的体积检测变得尤其重要。我司自主研发的高频毫米波雷达体积检测系统，基于高精度毫米波雷达对料堆进行扫描，通过大视场角探测，生成高密度点云，同时内置算法直接输出体积测量值，可用于三维重建、料位、煤堆、粮仓等目标体积检测。内部集成了不同量程的毫米波雷达，量程可达最高180m，以满足不同客户的测距需求。
1、广泛应用于焦化、炼铁、炼钢等工艺中物料运输及铁水位置测控。
2、用于水泥熟料库、水泥成品库、建材库原料库、采用多点面扫描，更加全面了解舱内物料信息。
3、用于灰库、石灰石库等料仓的料位监控，指导煤炭掺烧，可实现进出料自动化改造。
4、可用于煤仓、煤棚计量监控、实现数字化煤仓，通过可视化，可精准指导整个煤仓的布料、取料。
5、应用于粮食谷物原料筒仓白土罐、豆皮仓、豆粕仓以及各种仓储工程智能化系统配套。
2、用于水泥熟料库、水泥成品库、建材库原料库、采用多点面扫描，更加全面了解舱内物料信息。
3、用于灰库、石灰石库等料仓的料位监控，指导煤炭掺烧，可实现进出料自动化改造。
4、可用于煤仓、煤棚计量监控、实现数字化煤仓，通过可视化，可精准指导整个煤仓的布料、取料。
5、应用于粮食谷物原料筒仓白土罐、豆皮仓、豆粕仓以及各种仓储工程智能化系统配套。
1．型号：SW-RDV20X-Ex
2．量程：180m；
3．雷达类型：毫米波雷达；
4．雷达体制：相控阵雷达
5．工作频率：70GHz ~80GHz；
6．水平扫描角度：0 ~ 360°；
7．俯仰扫描角度：-90° ~ 90°；
8．水平步进角度：1°（可设置）；
9．俯仰步进角度：1°（可设置）；
10．单周期扫描建模时间：90秒（可调）；
11．单周期扫描点云数量：20000（可调）；
12．体积测量精度：≤1%；
13．物位测量精度：±2mm；
14．三维建模：±1%FS ~ ±2%FS；
15．供电电压：24V DC；
16．最大功率：≤25W；
17．通讯方式：光纤、4G/5G、以太网；
18．设备重量：3KG；
19．工作温度：-40°C ~ 80°C；
20．环境温度：-40°C ~ 85°C；
21．工作压力：0 ~ 1bar；
22．防护等级：IP67；
23．防爆等级：Ex ta lllC T20085℃ Da；
2．量程：180m；
3．雷达类型：毫米波雷达；
4．雷达体制：相控阵雷达
5．工作频率：70GHz ~80GHz；
6．水平扫描角度：0 ~ 360°；
7．俯仰扫描角度：-90° ~ 90°；
8．水平步进角度：1°（可设置）；
9．俯仰步进角度：1°（可设置）；
10．单周期扫描建模时间：90秒（可调）；
11．单周期扫描点云数量：20000（可调）；
12．体积测量精度：≤1%；
13．物位测量精度：±2mm；
14．三维建模：±1%FS ~ ±2%FS；
15．供电电压：24V DC；
16．最大功率：≤25W；
17．通讯方式：光纤、4G/5G、以太网；
18．设备重量：3KG；
19．工作温度：-40°C ~ 80°C；
20．环境温度：-40°C ~ 85°C；
21．工作压力：0 ~ 1bar；
22．防护等级：IP67；
23．防爆等级：Ex ta lllC T20085℃ Da；
